Ống nhựa mềm lõi thép chịu áp lực bao nhiêu? Cách chọn đúng loại cho hệ thống công nghiệp

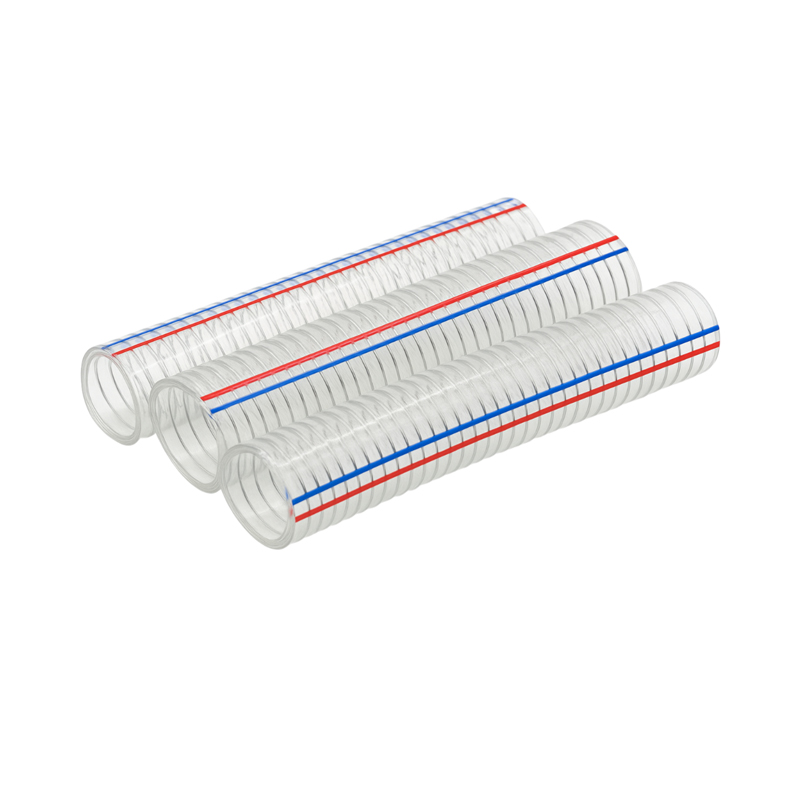

Ống nhựa mềm lõi thép chịu áp lực bao nhiêu bar phụ thuộc vào đường kính, kết cấu gia cường và mã sản phẩm cụ thể. Khi lựa chọn cho hệ thống công nghiệp, anh/chị cần kiểm tra áp lực làm việc, nhiệt độ và môi chất để tránh chọn sai quy cách. Bài viết giúp anh/chị đọc đúng thông số kỹ thuật và xác định loại ống phù hợp với nhu cầu thực tế.F1. Áp lực chịu đựng của ống nhựa mềm lõi thép

Không có một mức áp lực chung áp dụng cho tất cả các loại ống nhựa mềm lõi thép. Anh/chị cần căn cứ vào thông số do nhà sản xuất công bố cho đúng mã hàng và điều kiện sử dụng.

Theo bảng thông số của Eastop, một số sản phẩm ống PVC lõi thép có áp lực làm việc từ 2 đến 8 bar tùy đường kính. Đây chỉ là dữ liệu tham khảo của dòng sản phẩm được công bố, không phải thông số mặc định của mọi loại ống hoặc sản phẩm Unigawa.

1.1 Phân biệt áp lực làm việc, áp lực thử và áp lực phá hủy

Ba thông số này có ý nghĩa khác nhau khi lựa chọn ống công nghiệp.

• Áp lực làm việc (Working Pressure): Mức áp lực được nhà sản xuất quy định cho điều kiện vận hành của sản phẩm.
• Áp lực thử (Test Pressure): Mức áp lực dùng trong quy trình thử nghiệm theo phương pháp và điều kiện được quy định.
• Áp lực phá hủy (Burst Pressure): Mức áp lực tại đó ống bị phá hủy trong điều kiện thử nghiệm tương ứng.

Anh/chị nên dùng áp lực làm việc làm căn cứ lựa chọn ban đầu, sau đó kiểm tra các điều kiện áp dụng trong datasheet.

Không lấy áp lực phá hủy làm áp lực vận hành thường xuyên. Hai thông số này không thể thay thế cho nhau.

1.2 Các yếu tố quyết định khả năng chịu áp lực

Khả năng chịu áp lực phụ thuộc vào nhiều yếu tố, không chỉ riêng đường kính hoặc độ dày thành ống.

Các yếu tố cần kiểm tra gồm:

• Đường kính trong và đường kính ngoài.
• Độ dày thành ống và kết cấu gia cường.
• Vật liệu PVC và chất lượng hoàn thiện.
• Nhiệt độ vận hành.
• Loại môi chất được vận chuyển.
• Áp lực dao động, chế độ vận hành và điều kiện lắp đặt.

Ống có cùng đường kính vẫn có thể có thông số áp lực khác nhau nếu kết cấu và quy cách sản xuất khác nhau. Vì vậy, anh/chị không nên suy đoán khả năng chịu áp lực từ hình thức bên ngoài.

1.3 Cách đọc thông số trên datasheet

Khi nhận bảng thông số kỹ thuật, anh/chị nên kiểm tra lần lượt:

1. Mã sản phẩm: Xác định chính xác dòng ống đang được báo giá.
2. Đường kính trong (ID): Đối chiếu với yêu cầu lưu lượng và đầu nối.
3. Working Pressure: Tìm mức áp lực làm việc, thường được ghi bằng bar hoặc psi.
4. Burst Pressure: Kiểm tra riêng thông số áp lực phá hủy.
5. Working Temperature: Xác định dải nhiệt độ được phép sử dụng.
6. Điều kiện áp dụng: Kiểm tra giới hạn áp lực theo nhiệt độ, môi chất và kiểu vận hành.

Các tài liệu này cho thấy thông số cần được đối chiếu theo từng quy cách. Nếu nhà cung cấp chưa có datasheet hoặc chưa xác nhận điều kiện vận hành, anh/chị nên yêu cầu làm rõ trước khi đặt hàng.

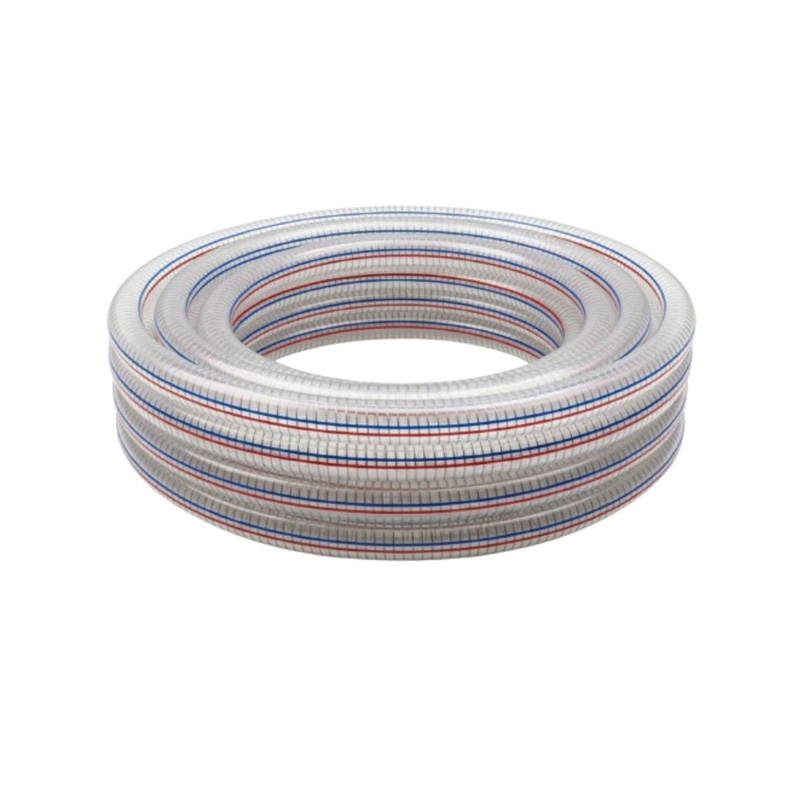

2. Cấu tạo và khả năng ứng dụng của ống nhựa lõi thép

Ống nhựa mềm lõi thép thường có thân nhựa PVC kết hợp với lõi thép xoắn. Cấu tạo này giúp ống duy trì hình dạng và hỗ trợ chống bẹp trong những điều kiện thiết kế phù hợp.

2.1 Vai trò của lớp PVC và lõi thép xoắn

Mỗi thành phần đảm nhiệm một chức năng riêng trong kết cấu ống.

• Lớp PVC: Tạo thân ống mềm và bề mặt tiếp xúc với môi chất.
• Lõi thép xoắn: Hỗ trợ giữ hình dạng và tăng khả năng chống bẹp theo thiết kế.
• Kết cấu tổng thể: Quyết định phạm vi ứng dụng và các giới hạn vận hành của sản phẩm.

Một số dòng ống được thiết kế cho cả hút và dẫn. Tuy nhiên, khả năng chịu áp lực dương và áp lực âm cần được xác nhận riêng theo thông số nhà sản xuất.

2.2 So sánh ống lõi thép và ống gia cường sợi kết hợp lõi thép

Hai loại ống có thể có hình thức tương tự nhưng không nhất thiết có cùng khả năng vận hành.

Tiêu chí	Ống có lõi thép	Ống có lõi thép kết hợp gia cường sợi
Cấu tạo	Thân nhựa và lõi thép xoắn	Thân nhựa, lõi thép và lớp gia cường sợi theo thiết kế
Khả năng giữ hình dạng	Phụ thuộc kết cấu và quy cách	Phụ thuộc kết cấu tổng thể và quy cách
Khả năng hút	Cần kiểm tra thông số áp lực âm	Cần kiểm tra thông số áp lực âm
Khả năng chịu áp lực dương	Theo datasheet	Theo datasheet
Lựa chọn ứng dụng	Theo môi chất và điều kiện vận hành	Theo môi chất và điều kiện vận hành

Không nên kết luận loại nào tốt hơn nếu chưa so sánh đúng mã hàng, áp lực làm việc, nhiệt độ và yêu cầu lắp đặt.

2.3 Các ứng dụng công nghiệp phù hợp

Tùy thiết kế và thông số sản phẩm, ống nhựa lõi thép có thể được sử dụng để:

• Hút và dẫn nước hoặc bùn loãng.
• Vận chuyển vật liệu dạng hạt, bột trong các ứng dụng phù hợp.
• Kết nối thiết bị hút và dẫn nguyên liệu trong nhà xưởng.
• Dẫn một số môi chất công nghiệp khi vật liệu ống tương thích.

Với hóa chất, thực phẩm hoặc môi chất đặc biệt, anh/chị cần kiểm tra tính tương thích vật liệu và chứng nhận liên quan. Không nên mặc định một loại ống dùng được cho mọi môi chất.

3. Cách chọn ống nhựa lõi thép theo điều kiện vận hành

Chọn đúng ống cần bắt đầu từ yêu cầu của hệ thống, sau đó mới đối chiếu quy cách sản phẩm. Anh/chị có thể thực hiện theo các bước sau.

3.1 Xác định áp lực làm việc thực tế

Trước tiên, cần xác định áp lực vận hành bình thường và mức áp lực cao nhất có thể phát sinh.

Anh/chị nên làm rõ:

• Hệ thống hoạt động liên tục hay theo chu kỳ.
• Có hiện tượng dao động áp lực khi khởi động hoặc đóng mở van không.
• Hệ thống cần hút chân không, dẫn áp lực dương hay thực hiện cả hai.
• Mức áp lực yêu cầu có nằm trong giới hạn của đúng mã ống hay không.

Nếu có khả năng tăng áp đột ngột, cần đánh giá điều kiện đó theo yêu cầu thiết kế hệ thống và hướng dẫn của nhà sản xuất. Không tự suy ra giới hạn vận hành từ độ dày hoặc vẻ ngoài của ống.

3.2 Chọn đường kính theo lưu lượng và đầu nối

Đường kính cần đáp ứng lưu lượng và tương thích với thiết bị kết nối.

Khi lựa chọn, anh/chị cần kiểm tra:

• Đường kính trong của ống.
• Kích thước đầu nối và phụ kiện.
• Chiều dài tuyến ống.
• Bán kính uốn và vị trí lắp đặt.
• Không gian bố trí và nguy cơ ống bị gập hoặc chèn ép.

Ống đường kính lớn hơn không mặc nhiên chịu áp lực cao hơn. Hãy đối chiếu thông số của đúng quy cách trước khi quyết định.

3.3 Kiểm tra nhiệt độ và môi chất

Nhiệt độ và loại môi chất có thể ảnh hưởng đến tính phù hợp của vật liệu và giới hạn vận hành.

Anh/chị nên xác định nhiệt độ bình thường, nhiệt độ cao nhất và loại chất cần vận chuyển. Sau đó, kiểm tra tài liệu kỹ thuật để xác nhận khả năng tương thích.

Với Unigawa dải nhiệt độ từ 0°C đến +80°C cho sản phẩm được mô tả, đồng thời lưu ý áp lực làm việc giảm khi nhiệt độ tăng lên. Đây là thông tin của dòng ống đó, không được tự động áp dụng cho sản phẩm khác.

Với hóa chất hoặc môi chất đặc biệt, nên yêu cầu nhà cung cấp xác nhận bằng tài liệu kỹ thuật.

3.4 Checklist trước khi chốt mã ống

Trước khi đặt hàng, anh/chị hãy kiểm tra đầy đủ các thông tin sau:

• Áp lực làm việc yêu cầu.
• Đường kính trong và đường kính ngoài.
• Nhiệt độ vận hành bình thường và tối đa.
• Loại môi chất cần hút hoặc dẫn.
• Yêu cầu áp lực dương hay áp lực âm.
• Chiều dài, bán kính uốn và điều kiện lắp đặt.
• Kiểu đầu nối và phụ kiện đi kèm.

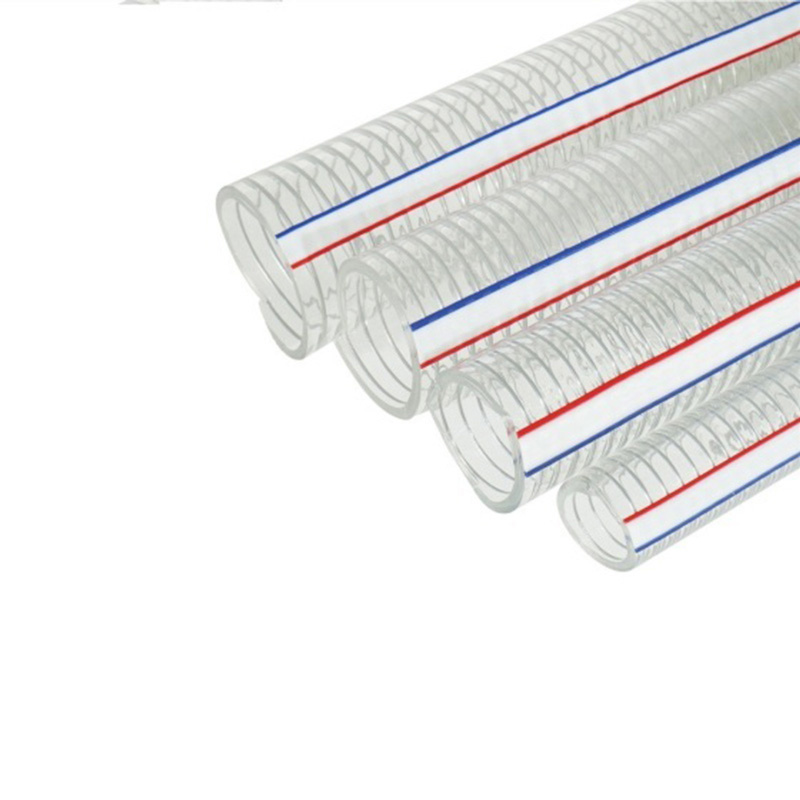

4. Sai lầm khi chọn ống nhựa chịu áp lực

Chọn sai quy cách không chỉ làm giảm hiệu quả sử dụng mà còn có thể dẫn đến rò rỉ, hư hỏng hoặc chi phí thay thế. Dưới đây là những sai lầm anh/chị nên tránh.

4.1 Dùng áp lực phá hủy làm căn cứ vận hành

Áp lực phá hủy không phải mức áp lực được phép sử dụng thường xuyên. Nếu lấy thông số này làm căn cứ chọn ống, anh/chị có thể lựa chọn sản phẩm không đáp ứng yêu cầu vận hành thực tế.

Cách phòng tránh là kiểm tra Working Pressure và điều kiện áp dụng trong datasheet.

4.2 Chọn theo giá hoặc đường kính

Giá bán và đường kính là những tiêu chí cần cân nhắc, nhưng không đủ để xác định sản phẩm phù hợp.

Ống có giá thấp hơn nhưng không đáp ứng yêu cầu kỹ thuật có thể phát sinh chi phí thay thế, lắp đặt lại và dừng máy. Vì vậy, hãy so sánh các sản phẩm cùng điều kiện kỹ thuật và cùng phạm vi cung cấp.

4.3 Bỏ qua nhiệt độ, môi chất và đầu nối

Một sản phẩm phù hợp với nước ở điều kiện nhất định chưa chắc phù hợp với hóa chất hoặc môi trường nhiệt độ khác.

Đầu nối không tương thích, kẹp không phù hợp hoặc bán kính uốn không đáp ứng yêu cầu cũng có thể gây rò rỉ và hư hỏng.

Nếu phát hiện ống nứt, phồng, rò rỉ hoặc biến dạng bất thường, cần dừng sử dụng theo quy trình an toàn và kiểm tra nguyên nhân. Không tự ý sửa chữa tạm thời để tiếp tục vận hành vượt giới hạn cho phép.

5. Cách chọn nhà cung cấp và nhận báo giá từ Unigawa

Một nhà cung cấp phù hợp cần hỗ trợ khách hàng xác định đúng quy cách, thay vì chỉ đưa ra giá bán. Điều này giúp anh/chị đánh giá sản phẩm theo yêu cầu kỹ thuật và hạn chế chi phí phát sinh.

5.1 Tiêu chí đánh giá nhà cung cấp

Khi làm việc với đơn vị cung cấp ống công nghiệp, anh/chị nên kiểm tra:

• Thông tin mã hàng, đường kính và quy cách rõ ràng.
• Có khả năng cung cấp datasheet hoặc tài liệu kỹ thuật phù hợp.
• Tư vấn dựa trên áp lực, nhiệt độ, môi chất và điều kiện lắp đặt.
• Xác nhận xuất xứ, số lượng, chiều dài và phụ kiện đi kèm.
• Làm rõ tồn kho, thời gian giao hàng và chính sách bán hàng theo đơn hàng thực tế.

Các tiêu chí này giúp anh/chị so sánh nhà cung cấp trên cùng cơ sở, thay vì chỉ nhìn vào giá.

5.2 Thông tin cần chuẩn bị khi liên hệ Unigawa

Để quá trình tư vấn và báo giá diễn ra thuận lợi, anh/chị nên cung cấp:

• Áp lực làm việc của hệ thống.
• Đường kính và chiều dài ống cần sử dụng.
• Loại môi chất cần hút hoặc dẫn.
• Nhiệt độ vận hành.
• Yêu cầu hút chân không hay dẫn áp lực dương.
• Số lượng, địa điểm giao hàng và kiểu đầu nối.

Nếu chưa xác định được đầy đủ thông số, anh/chị có thể gửi mô tả ứng dụng và thông tin thiết bị hiện có để được hỗ trợ xác định các dữ liệu cần kiểm tra thêm.

5.3 Quy trình xác nhận quy cách và báo giá

Quy trình đề xuất gồm 5 bước:

1. Tiếp nhận yêu cầu: Ghi nhận ứng dụng, áp lực, nhiệt độ, môi chất và đường kính.
2. Đối chiếu sản phẩm: Kiểm tra các quy cách có thể đáp ứng yêu cầu.
3. Xác nhận kỹ thuật: Đối chiếu datasheet, mã hàng và điều kiện vận hành.
4. Gửi báo giá: Thống nhất số lượng, chiều dài, phụ kiện và điều kiện giao hàng.
5. Xác nhận đơn hàng: Kiểm tra lại quy cách và thời gian giao trước khi thực hiện.

Anh/chị có thể liên hệ Unigawa qua hotline: 0916 201 028 – 0974 893 068 để cung cấp yêu cầu và nhận tư vấn theo nhu cầu thực tế.

Ống nhựa mềm lõi thép chịu áp lực bao nhiêu bar phải được xác định theo đúng mã sản phẩm, không nên áp dụng một con số chung cho mọi loại. Anh/chị cần kiểm tra đồng thời áp lực làm việc, đường kính, nhiệt độ, môi chất và điều kiện lắp đặt trước khi đặt mua.

Nếu cần lựa chọn ống cho hệ thống công nghiệp, anh/chị hãy chuẩn bị các thông số vận hành và liên hệ Unigawa để được đối chiếu quy cách phù hợp.
